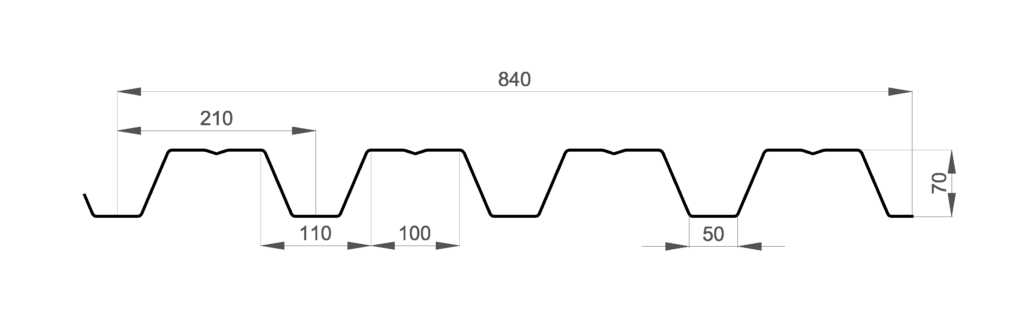

Medidas perfil colaborante GP-70/210-col

Imagen chapa colaborante GP-70/210-col

Informacion y venta.
Tlno: +34 673 498 042
Email: info@chapa-perfilada.com
Portada » Chapa Perfil GP-70/210-col Colaborante
En esta sección se especifican características de la chapa colaborante GP-70/210-col.
La chapa grecada colaborante GP-70/210, es idónea para losa de forjado colaborante, con canto igual o superior a 12 cm.
Tiene forma grecada y es de aplicación para suelos industriales y de viviendas con luz máxima de 5m, donde se quiera evitar operaciones de sopandado o apuntalamiento que dependen del espesor de la chapa.
El precio m2 de la chapa colaborante para forjados GP-70/210 esta condicionada a la cantidad de m2 solicitados, espesor y recubrimiento de la misma.
La chapa GP-70/210-col es un perfil de tipo grecado, y forma trapezoidal con altura de greca de 70 mm y distancia entre ejes de 210 mm.
A lo largo del perfil se aprecian unas entalladuras fundamentales para la colaboración del perfil metálicos con el hormigón.
Habitualmente se suministra en acabado con recubrimiento galvanizado, pudiéndose hacer también con terminación lacada bajo consulta.
Las ventajas sobre el forjado convencional son:
Los espesores disponibles para fabricación son: 0,75 mm, 1,0 mm, y 1,2 mm en metal base de acero.
Limite elástico del acero S320GD, mayor de 320 N/mm2, en acabado galvanizado o pre-pintado, otros limites elásticos bajo consulta.
No disponible.
La multitud de aplicaciones del producto nos lleva a destacar las mas señaladas como son:
El conjunto de elementos chapa, hormigón, negativos, mallazo, forma una losa compuesta.
Esta losa en la parte superior trabaja a compresión y queda reforzada en esta zona mediante una malla de refuerzo de acero que aporta reparto de cargas, evitando fisuraciones y absorbiendo esfuerzos de retracción.
La losa compuesta se completa con armadura de refuerzo para los momentos negativos y se completa con la chapa de acero nervada que soporta el hormigón durante el vertido y como consecuencia se comporta como encofrado perdido.
Es decir la chapa colabora con el conjunto dando como solución una losa nervada de forjado uni-direccional ideal para la construcción de rellanos, entrepisos, o forjados.
Espesor (mm) | Peso | M.Inercia (mm4/m) | M.Resistente | Modulo Resistente | ||
Bruto | Eficaz+ | Eficaz- | Positivos, Weff+(mm4/m) | Positivos, Weff-(mm4/m) | ||
mm | Kg/m2 | |||||
0,75 | 8,71 | 800.578 | 780.682 | 835.796 | 11.838 | 15.672 |
1,00 | 11,61 | 1.067.438 | 1.038.647 | 1.11.439 | 22.114 | 26.593 |
1,20 | 13,93 | 1.280.925 | 1.316.341 | 1.341.875 | 31.200 | 33.400 |
Nota:Valores sujetos a modificación sin previo aviso, solicitar ficha técnica actualizada. |
Volumetria del hormigon, e inercia de losas | ||
Espesor (mm) | Volumen hormigon (m3/m2 losa) | Inercia Bruta (cm4/m) |
12 | 0,077 | 6,917 |
14 | 0,097 | 11,042 |
15 | 0,117 | 16,313 |
18 | 0,137 | 22,961 |
20 | 0,157 | 31,256 |
21 | 0,167 | 36,064 |
Nota:Valores sujetos a modificación sin previo aviso, solicitar ficha técnica actualizada. |
Peso del forjado (Kp/m2) | ||||||
Espesor (mm) | 12 | 14 | 16 | 18 | 20 | 21 |
0,75 | 193 | 241 | 289 | 337 | 385 | 449 |
1,00 | 196 | 244 | 292 | 340 | 388 | 452 |
1,20 | 198 | 246 | 294 | 342 | 390 | 454 |
Nota:Valores sujetos a modificación sin previo aviso, solicitar ficha técnica actualizada. |
Sobrecarga de Uso (Kp/m2) para dos apoyos | Sobrecarga de Uso (Kp/m2) para Tres Apoyos | Sobrecarga de Uso (Kp/m2) para Cuatro Apoyos | ||||||||||||||||||
Vano (m) | 12 | 14 | 16 | 18 | 20 | 21 | 12 | 14 | 16 | 18 | 20 | 21 | 12 | 14 | 16 | 18 | 20 | 21 | ||
2,0 | 1107 | 1382 | 1660 | 1939 | 2217 | 2352 | 1313 | 1669 | 1990 | 2232 | 2373 | 2437 | 1359 | 1727 | 2059 | 2310 | 2457 | 2523 | ||
2,2 | 905 | 1129 | 1356 | 1584 | 1812 | 1921 | 1134 | 1415 | 1700 | 1986 | 2125 | 2180 | 1191 | 1487 | 1787 | 2072 | 2201 | 2259 | ||
2,4 | 750 | 934 | 1123 | 1312 | 1500 | 1589 | 946 | 1180 | 1417 | 1655 | 1893 | 1967 | 993 | 1239 | 1489 | 1739 | 1988 | 2039 | ||
2,6 | 628 | 782 | 939 | 1097 | 1255 | 1329 | 798 | 994 | 1195 | 1396 | 1596 | 1691 | 837 | 1044 | 1255 | 1465 | 1676 | 1776 | ||
2,8 | 530 | 659 | 792 | 925 | 1058 | 1120 | 679 | 846 | 1017 | 1187 | 1358 | 1438 | 713 | 888 | 1067 | 1246 | 1425 | 1510 | ||
3,0 | 450 | 559 | 672 | 785 | 898 | 950 | 583 | 725 | 871 | 1018 | 1164 | 1232 | 611 | 761 | 914 | 1068 | 1222 | 1293 | ||
3,2 | 384 | 477 | 573 | 670 | 768 | 809 | 503 | 625 | 751 | 877 | 1003 | 1061 | 527 | 658 | 788 | 921 | 1053 | 1114 | ||
3,4 | 329 | 408 | 490 | 573 | 655 | 691 | 436 | 541 | 650 | 760 | 869 | 919 | 457 | 568 | 683 | 798 | 912 | 965 | ||
3,6 | 262 | 349 | 420 | 491 | 561 | 592 | 379 | 470 | 565 | 660 | 755 | 798 | 398 | 494 | 594 | 693 | 793 | 838 | ||
3,8 | 299 | 360 | 421 | 481 | 506 | 331 | 410 | 492 | 575 | 658 | 695 | 347 | 430 | 517 | 604 | 691 | 730 | |||
4,0 | 256 | 308 | 360 | 412 | 433 | 289 | 357 | 430 | 502 | 574 | 606 | 304 | 376 | 452 | 528 | 604 | 637 | |||
4,2 | 263 | 308 | 352 | 369 | 253 | 312 | 375 | 439 | 502 | 528 | 266 | 328 | 395 | 461 | 528 | 556 | ||||
4,4 | 224 | 262 | 300 | 313 | 221 | 272 | 328 | 383 | 438 | 461 | 233 | 287 | 345 | 403 | 461 | 485 | ||||
4,6 | 221 | 253 | 264 | 237 | 286 | 334 | 382 | 401 | 204 | 250 | 301 | 352 | 403 | 423 | ||||||
4,8 | 212 | 221 | 206 | 248 | 290 | 332 | 348 | 218 | 262 | 307 | 351 | 368 | ||||||||
5,0 | 215 | 252 | 288 | 301 | 228 | 266 | 305 | 319 | ||||||||||||
Apuntalamiento en el centro del vano | ||||||||||||||||||||
Nota:Valores sujetos a modificación sin previo aviso, solicitar ficha técnica actualizada. |
Sobrecarga de Uso (Kp/m2) para dos apoyos | Sobrecarga de Uso (Kp/m2) para Tres Apoyos | Sobrecarga de Uso (Kp/m2) para Cuatro Apoyos | ||||||||||||||||||
Vano (m) | 12 | 14 | 16 | 18 | 20 | 21 | 12 | 14 | 16 | 18 | 20 | 21 | 12 | 14 | 16 | 18 | 20 | 21 | ||
2,0 | 1655 | 2038 | 2413 | 2776 | 3127 | 3293 | 1503 | 1885 | 2039 | 2279 | 2419 | 2481 | 1555 | 1950 | 2110 | 2358 | 2504 | 2569 | ||
2,2 | 1441 | 1801 | 2164 | 2496 | 2811 | 2959 | 1351 | 1694 | 1830 | 2043 | 2167 | 2221 | 1398 | 1753 | 1894 | 2116 | 2244 | 2301 | ||
2,4 | 1198 | 1496 | 1798 | 2100 | 2402 | 2548 | 1224 | 1534 | 1655 | 1847 | 1957 | 2004 | 1267 | 1588 | 1714 | 1914 | 2028 | 2077 | ||
2,6 | 997 | 1258 | 1512 | 1766 | 2020 | 2142 | 1117 | 1399 | 1507 | 1681 | 1779 | 1821 | 1156 | 1449 | 1562 | 1743 | 1844 | 1888 | ||
2,8 | 764 | 1068 | 1284 | 1499 | 1715 | 1818 | 1025 | 1284 | 1381 | 1539 | 1627 | 1664 | 1024 | 1278 | 1431 | 1596 | 1687 | 1726 | ||
3,0 | 589 | 914 | 1098 | 1283 | 1468 | 1555 | 925 | 1154 | 1271 | 1416 | 1495 | 1527 | 881 | 1099 | 1318 | 1469 | 1551 | 1586 | ||
3,2 | 454 | 780 | 946 | 1105 | 1264 | 1338 | 803 | 1001 | 1175 | 1308 | 1379 | 1408 | 763 | 951 | 1143 | 1335 | 1432 | 1463 | ||
3,4 | 350 | 614 | 819 | 956 | 1094 | 1158 | 700 | 872 | 1049 | 1213 | 1277 | 1303 | 665 | 929 | 995 | 1162 | 1327 | 1355 | ||
3,6 | 262 | 472 | 712 | 831 | 951 | 1006 | 614 | 764 | 919 | 1073 | 1187 | 1209 | 582 | 724 | 871 | 1017 | 1163 | 1231 | ||
3,8 | 187 | 353 | 583 | 725 | 829 | 876 | 540 | 672 | 808 | 944 | 1080 | 1126 | 507 | 636 | 765 | 893 | 1022 | 1081 | ||
4,0 | 128 | 260 | 445 | 633 | 725 | 765 | 477 | 593 | 713 | 833 | 953 | 1008 | 396 | 560 | 673 | 787 | 900 | 952 | ||
4,2 | 185 | 335 | 536 | 634 | 669 | 423 | 525 | 631 | 737 | 844 | 892 | 307 | 495 | 595 | 695 | 795 | 840 | |||
4,4 | 125 | 246 | 410 | 555 | 585 | 349 | 465 | 560 | 654 | 748 | 790 | 236 | 432 | 526 | 615 | 703 | 742 | |||
4,6 | 173 | 308 | 486 | 512 | 275 | 413 | 497 | 581 | 664 | 701 | 178 | 339 | 466 | 544 | 623 | 657 | ||||
4,8 | 114 | 225 | 373 | 447 | 214 | 367 | 441 | 516 | 590 | 622 | 131 | 263 | 413 | 482 | 552 | 582 | ||||
5,0 | 278 | 348 | 318 | 392 | 458 | 525 | 553 | 200 | 357 | 427 | 489 | 515 | ||||||||
Apuntalamiento en el centro del vano | ||||||||||||||||||||
Nota:Valores sujetos a modificación sin previo aviso, solicitar ficha técnica actualizada. |
Sobrecarga de Uso (Kp/m2) para dos apoyos | Sobrecarga de Uso (Kp/m2) para Tres Apoyos | Sobrecarga de Uso (Kp/m2) para Cuatro Apoyos | ||||||||||||||||||
Vano (m) | 12 | 14 | 16 | 18 | 20 | 21 | 12 | 14 | 16 | 18 | 20 | 21 | 12 | 14 | 16 | 18 | 20 | 21 | ||
2,0 | 1654 | 2037 | 2412 | 2775 | 3126 | 3292 | 1503 | 1885 | 2039 | 2279 | 2419 | 2481 | 1555 | 1950 | 2110 | 2358 | 2504 | 2569 | ||
2,2 | 1488 | 1832 | 1269 | 2495 | 2810 | 2958 | 1351 | 1694 | 1830 | 2043 | 2167 | 2221 | 1398 | 1753 | 1894 | 2116 | 2244 | 2301 | ||
2,4 | 1314 | 1661 | 1966 | 2261 | 2546 | 2680 | 1224 | 1534 | 1655 | 1847 | 1957 | 2004 | 1267 | 1588 | 1714 | 1914 | 2028 | 2077 | ||
2,6 | 997 | 1516 | 1794 | 2063 | 2323 | 2444 | 1117 | 1399 | 1507 | 1681 | 1779 | 1821 | 1156 | 1449 | 1562 | 1743 | 1844 | 1888 | ||
2,8 | 764 | 1274 | 1647 | 1894 | 2132 | 2242 | 1025 | 1284 | 1381 | 1539 | 1627 | 1664 | 1061 | 1330 | 1431 | 1596 | 1687 | 1726 | ||
3,0 | 589 | 994 | 1450 | 1694 | 1937 | 2054 | 945 | 1183 | 1271 | 1416 | 1495 | 1527 | 979 | 1226 | 1318 | 1469 | 1551 | 1586 | ||
3,2 | 454 | 780 | 1214 | 1484 | 1675 | 1775 | 875 | 1095 | 1175 | 1308 | 1379 | 1408 | 907 | 1136 | 1219 | 1358 | 1432 | 1463 | ||
3,4 | 350 | 614 | 968 | 1273 | 1456 | 1543 | 813 | 1018 | 1090 | 1213 | 1277 | 1303 | 815 | 1056 | 1132 | 1260 | 1327 | 1355 | ||
3,6 | 262 | 472 | 759 | 1112 | 1272 | 1347 | 758 | 949 | 1015 | 1128 | 1187 | 1209 | 647 | 957 | 1054 | 1173 | 1234 | 1258 | ||
3,8 | 353 | 583 | 886 | 1116 | 1181 | 694 | 888 | 948 | 1053 | 1106 | 1126 | 507 | 843 | 985 | 1095 | 1150 | 1172 | |||
4,0 | 260 | 445 | 691 | 982 | 1039 | 553 | 788 | 887 | 985 | 1033 | 1050 | 396 | 686 | 898 | 1024 | 1075 | 1094 | |||
4,2 | 335 | 536 | 796 | 316 | 440 | 700 | 832 | 923 | 967 | 982 | 307 | 545 | 797 | 931 | 1007 | 1024 | ||||
4,4 | 246 | 410 | 626 | 749 | 349 | 612 | 751 | 867 | 907 | 920 | 236 | 432 | 699 | 829 | 945 | 960 | ||||
4,6 | 308 | 487 | 589 | 275 | 494 | 671 | 784 | 852 | 864 | 339 | 563 | 739 | 846 | 894 | ||||||
4,8 | 225 | 373 | 457 | 214 | 397 | 600 | 701 | 802 | 812 | 263 | 450 | 660 | 755 | 798 | ||||||
5,0 | 278 | 348 | 316 | 529 | 629 | 719 | 759 | 200 | 357 | 568 | 676 | 713 | ||||||||
Apuntalamiento en el centro del vano | ||||||||||||||||||||
Nota:Valores sujetos a modificación sin previo aviso, solicitar ficha técnica actualizada. |
