Placa galvanizada trapezoidal para fachadas.

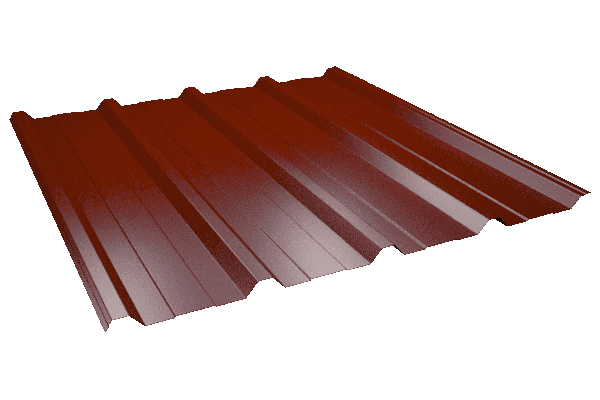

Descripción Chapa Trapezoidal GP-30/275.
Ya definimos anteriormente lo que es una chapa trapezoidal, en concreto en este apartado describimos el modelo GP-30/275, que esta formado por una hoja metálica zincada y/o pre pintada, con material base en acero de acuerdo con la norma EN-10143.
Las posiciones de sus 5 grecas a una distancia entre ejes de 275 mm, y una altura de greca de 30 mm, le confieren la particularidad de obtener en una banda estándar de bobina una anchura útil de 1100 mm, reduciendo el peso por m2 de acero y por lo tanto el precio, frente a sus homologas de anchura 1000 mm costa de reducir la resistencia mecánica.
Utilización Chapa Trapezoidal GP-30/275
Esta reduccion por m2 de grecas o nervaduras, da al cerramiento un aspexto mas estetico, ya que se perciben menos lineas de greca en la fachada que con otros perfiles similares.
Su nacionaliza mas habitual es la de vallas de obra, cubiertas de marquesinas, cámaras bufas, cubiertas simples, y sándwich «IN SITU», edificios don de los elementos estructurales están mas cerca entre si, no siendo necesaria una resistencia elevada del cerramiento.
Fabricación Chapa Trapezoidal GP-30/275
La fabricación de este modelo de chapa perfilada, se realiza en proceso continuo, y a diferencia de la chapa ondulada, tiene un ancho fijo de 1100 mm, pudiendo cortarse a medida las longitudes solicitadas por el cliente, pudiendo ir desde 2-16 m estando limitados únicamente por las dimensiones del transporte disponible.
Gama de colores, Chapa Trapezoidal GP-30/275.
Con relacion a los colores estándares mas comunes en el mercado español de los cerramientos son:
- Blanco pirineo.
- Azul lago.
- Verde Navarra.
- Crema Bidasoa.
- Rojo teja.
- Silver Metallic (Ral 9006).
Ademas existe también la posibilidad de colores de la carta Ral Bajo consulta, a parte de colores especiales de la gama de los fabricante de bobinas así como de otros materiales base a consultar.
Espesor de la placa
El espesor al que se puede fabricar normalmente es de 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 1 mm y 1,2 mm en acero base.
Recubrimientos.
- Tratamiento galvanizado.
- Recubrimiento pintura de poliester 25 micras.
- Chapa Trapezoidal Perforada.
- Recubrimientos especiales HDS, y HDX.
Aplicaciones
- Chapas para cubiertas simples.
- Tejados configuración sándwich.
- Chapas para techos.
- Vallas de obra.
Material Base
Acero
El material base en acero ya sea galvanizado o prepintado es el S250GD, pudiéndose fabricar en otras calidades como DX51D,
Aluminio
Bajo Consulta.
Características Técnicas Perfil GP-30/275
CUBIERTAS | Espesor | FACHADAS | |||||
Mom Resistente (Positivo) | Mom Resistente (Negativo) | Mom. de Inercia | Peso | Momento de Inercia | Momento Resistente (Negativos) | Momento Resistente (Positivos) | |
mm/m | mm/m | (mm4/m) | mm | Kg/m2 | (mm4/m) | (mm3/m) | mm3/m |
2.135 | 2.223 | 51.740 | 0,5 | 4,43 | 34.192 | 2.135 | 2.223 |
2.951 | 2.770 | 69.623 | 0,6 | 5,32 | 43.712 | 2.951 | 2.770 |
3.614 | 3.2804 | 84.748 | 0,7 | 6,20 | 53.727 | 3.614 | 3.2804 |
4.294 | 3.803 | 100.183 | 0,8 | 7,09 | 64.307 | 4.294 | 3.803 |
5.410 | 4.848 | 126.533 | 1,0 | 8,86 | 86.732 | 5.410 | 4.848 |
6.460 | 5.899 | 151.735 | 1,2 | 10,64 | 110.480 | 6.460 | 5.899 |
Nota:Valores sujetos a modificacion sin previo aviso, solicitar ficha tecnica actualizada. |
Perfil GP-30/275. Cotas.
Tablas de Sobrecarga, Perfil-30/275
A continuación se relacionan una serie de tablas de sobre carga en función del espesor de la chapa, distancia entre apoyos, y numero de apoyos para una flecha máxima de L/200, obteniendo una sobrecarga de uso en Kg/m2.
CARGA UNIFORMEMENTE REPARTIDA (Kp/m2) | ||||||||||||||||||||
CUBIERTA (L=METROS) | FACHADA (L=METROS) | |||||||||||||||||||
3,00 | 2,80 | 2,60 | 2,40 | 2,20 | 2,0 | 1,80 | 1,60 | 1,40 | 1,20 | mm | 1,20 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,40 | 2,60 | 2,80 | 3,00 |
15 | 19 | 24 | 30 | 39 | 52 | 72 | 102 | 152 | 241 | 0,5 | 222 | 140 | 94 | 66 | 48 | 36 | 28 | 22 | 18 | 14 |
21 | 26 | 32 | 41 | 53 | 70 | 96 | 137 | 205 | 325 | 0,6 | 280 | 176 | 118 | 83 | 61 | 45 | 35 | 28 | 22 | 18 |
25 | 31 | 39 | 49 | 64 | 85 | 117 | 167 | 249 | 395 | 0,7 | 340 | 214 | 144 | 101 | 74 | 55 | 43 | 33 | 27 | 22 |
30 | 37 | 46 | 58 | 76 | 101 | 139 | 197 | 294 | 468 | 0,8 | 402 | 253 | 170 | 119 | 87 | 65 | 50 | 40 | 32 | 26 |
38 | 46 | 58 | 74 | 96 | 128 | 175 | 249 | 372 | 590 | 1,0 | 528 | 333 | 223 | 157 | 114 | 86 | 66 | 52 | 42 | 34 |
45 | 56 | 70 | 89 | 115 | 153 | 210 | 299 | 446 | 708 | 1.2 | 658 | 414 | 277 | 195 | 142 | 107 | 82 | 65 | 52 | 42 |
Nota:Valores sujetos a modificacion sin previo aviso, solicitar ficha tecnica actualizada. |
CARGA UNIFORMEMENTE REPARTIDA (Kp/m2) | ||||||||||||||||||||
CUBIERTA (L=METROS) | FACHADA (L=METROS) | |||||||||||||||||||
3,00 | 2,80 | 2,60 | 2,40 | 2,20 | 2,0 | 1,80 | 1,60 | 1,40 | 1,20 | mm | 1,20 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,40 | 2,60 | 2,80 | 3,00 |
37 | 46 | 57 | 65 | 75 | 88 | 104 | 126 | 155 | 195 | 0,5 | 192 | 151 | 123 | 102 | 86 | 73 | 64 | 53 | 42 | 34 |
50 | 62 | 74 | 84 | 98 | 144 | 136 | 164 | 203 | 258 | 0,6 | 266 | 210 | 171 | 141 | 119 | 102 | 84 | 66 | 53 | 43 |
61 | 75 | 90 | 104 | 120 | 141 | 168 | 204 | 253 | 322 | 0,7 | 339 | 267 | 216 | 179 | 150 | 128 | 103 | 81 | 65 | 52 |
72 | 89 | 107 | 123 | 143 | 169 | 201 | 245 | 304 | 389 | 0,8 | 417 | 327 | 264 | 218 | 183 | 156 | 121 | 95 | 76 | 62 |
91 | 112 | 140 | 164 | 191 | 225 | 270 | 330 | 413 | 531 | 1,0 | 568 | 443 | 355 | 292 | 244 | 207 | 159 | 125 | 100 | 81 |
109 | 134 | 168 | 206 | 240 | 284 | 342 | 419 | 526 | 680 | 1.2 | 721 | 559 | 447 | 365 | 304 | 257 | 198 | 156 | 125 | 101 |
Nota:Valores sujetos a modificacion sin previo aviso, solicitar ficha tecnica actualizada. |
CARGA UNIFORMEMENTE REPARTIDA (Kp/m2) | ||||||||||||||||||||
CUBIERTA (L=METROS) | FACHADA (L=METROS) | |||||||||||||||||||
3,00 | 2,80 | 2,60 | 2,40 | 2,20 | 2,0 | 1,80 | 1,60 | 1,40 | 1,20 | mm | 1,20 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,40 | 2,60 | 2,80 | 3,00 |
29 | 36 | 45 | 57 | 74 | 98 | 125 | 151 | 185 | 233 | 0,5 | 228 | 181 | 147 | 122 | 91 | 68 | 53 | 41 | 33 | 27 |
39 | 48 | 60 | 77 | 100 | 133 | 164 | 198 | 243 | 308 | 0,6 | 317 | 252 | 205 | 157 | 114 | 86 | 66 | 52 | 42 | 34 |
48 | 59 | 73 | 93 | 121 | 161 | 203 | 246 | 303 | 385 | 0,7 | 405 | 320 | 260 | 190 | 139 | 104 | 80 | 63 | 51 | 41 |
56 | 69 | 87 | 110 | 143 | 191 | 244 | 295 | 366 | 467 | 0,8 | 499 | 393 | 318 | 225 | 164 | 123 | 95 | 75 | 60 | 49 |
71 | 88 | 110 | 139 | 181 | 241 | 328 | 400 | 498 | 639 | 1,0 | 682 | 534 | 421 | 296 | 215 | 162 | 125 | 98 | 79 | 64 |
86 | 100 | 131 | 167 | 217 | 289 | 396 | 509 | 637 | 821 | 1.2 | 869 | 676 | 524 | 368 | 268 | 201 | 155 | 122 | 98 | 79 |
Nota:Valores sujetos a modificacion sin previo aviso, solicitar ficha tecnica actualizada. |
