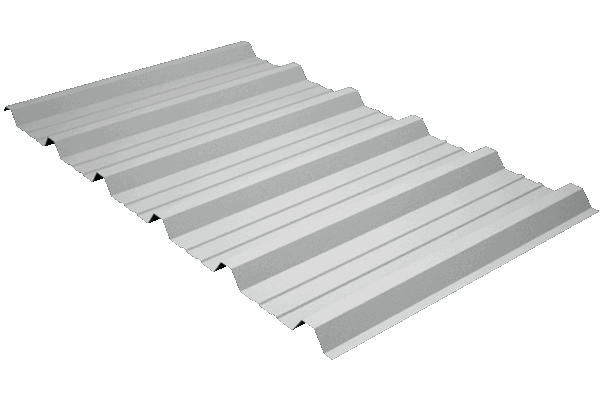

Chapa Trapezoidal GP-30/210

El perfil Chapa  Trapezoidal GP-30/210 esta compuesto por una una plancha metálica grecada o trapezoidal de altura de greca 30 mm y distancia entre ejes de grecas de 210 mm.
En consecuencia obtenemos un ancho útil solapando una greca longitudinalmente de 1050 mm.

Este perfil tiene posibilidad de curvado cóncavo, por consiguiente su utilización principal es la de cierre superior de «Sándwich in Situ» curvado combinando con otros perfiles .
Es decir se combina con perfiles auto portantes curvados como el GP-70/210 en configuración «Sándwich in Situ».
En consecuencia utilizando este ultimo como chapa curvada portante, y el GP-30/210 como cierre exterior del sándwich..

Se fabrica en proceso continuo y recubrimiento acero galvanizado o pre-lacado estándar según norma EN-10169.
Ademas se puede fabricar en aluminio (bajo consulta).
Por consiguiente utilización es muy común en las cubiertas de polideportivos, pistas de pádel almacenes de sal , y naves de estructura de hormigón con vigas epsilon.

Perfil estándar para marquesinas, tipo GP-30/204

Por otro lado, otro tipo de utilización común y habitual es como cierre de exterior en fachadas con esquinas curvadas.
Es habitual utilizarlo en combinación con el mismo perfil  en la cara interior, o con el GP-70/210, si las luces interiores entre pilares son grandes.

La alta gama de colores combinada con la posibilidad de hacer cubiertas o fachadas curvadas o con curvas, le da al perfil chapa trapezoidal GP-30/210, una elevada puntuación en relación al acabado estético del cerramiento.

Espesor

El espesor al que se puede fabricar normalmente es de 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm y 1 mm base acero. En aluminio bajo consulta.

Recubrimientos.

  • Tratamiento galvanizado
  • Pintura de poliester 25 micras denominada lacada o pre pintada.
  • Varios tipos de chapa perforada.
  • Recubrimientos especiales como HDS, y HDX.

Aplicaciones

  • Cubiertas Industriales.
  • Chapas para tejados
  • Cubiertas curvadas cóncavas y convexas.
  • Chapas para techos.
  • Esquinas curvadas.
  • Terminación remate de Cumbrera.
  • Remate de coronación.
  • Remate diente de sierra.

Material Base

Acero

El material base en acero ya sea galvanizado o prepintado es el S280GD, pudiéndose fabricar en otras calidades dependiendo de la evolución tecnológica del mercado.

Aluminio

El perfilado en material base aluminio, se realiza bajo consulta segun la calidad del aluminio requerido.

Características Técnicas Chapa Trapezoidal GP-30/210

Perfil GP-30/210. Cotas.

Tablas de Sobrecarga, Chapa Trapezoidal GP-30/210

A continuación se relacionan una serie de tablas de sobre carga en función del espesor de la chapa, distancia entre apoyos, y numero de apoyos para una flecha máxima de L/200, obteniendo una sobrecarga de uso en Kg/m2.

Imagenes ejemplo Chapa Trapezoidal GP-30/210
